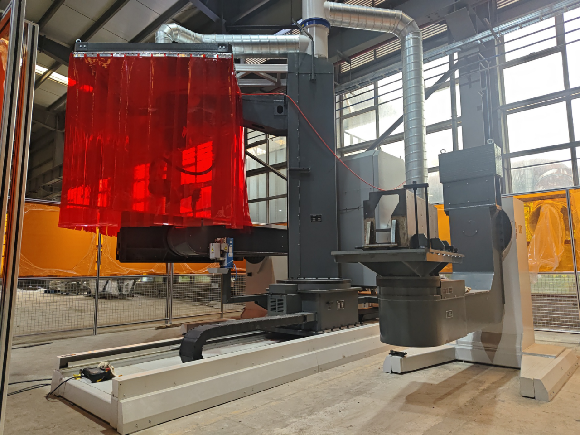

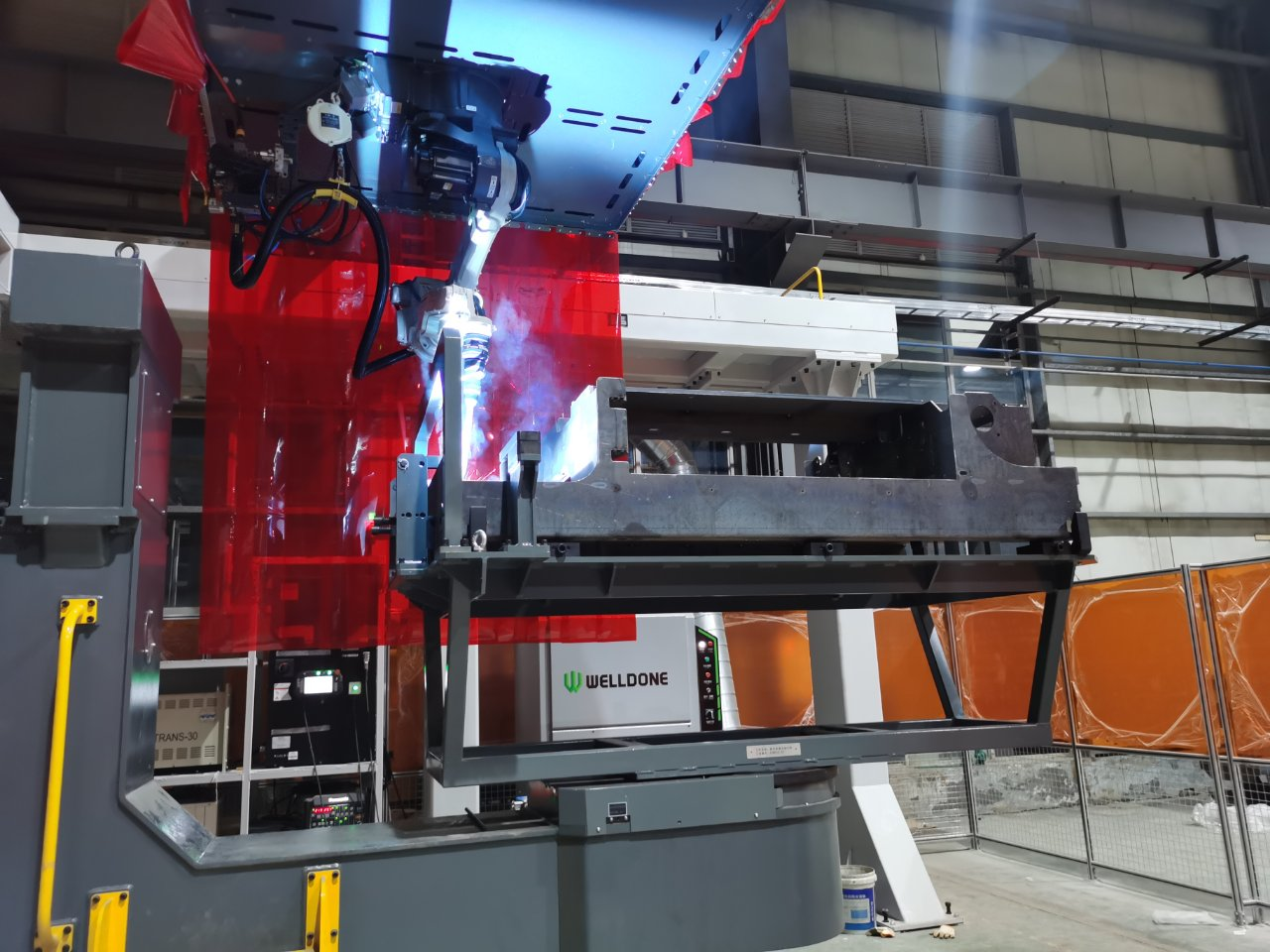

整體布局：車架焊接機器人工作站主要由一臺地軌倒吊三軸行走機構(X+Z+旋轉)、一臺松下機器人、一套松下焊接設備、兩臺負載1噸L型兩軸伺服聯動變位機以及其余周邊設備構成。

焊接行走機構的 X軸、Z軸和旋轉軸、L型兩軸變位機的旋轉變位軸均為機器人的外部附加軸進行伺服聯動控制。

技術參數：

焊接機器人型號：松下TM-1800

電源：松下YD-500GS6

變位機負載：3T

適應工件尺寸：6m、8m、12m通用

技術亮點：

①高精度焊接：搭載厚板焊接功能與大電流電弧傳感單元，實現焊縫實時跟蹤與熔深精準控制，確保大型結構件焊接質量

②柔性化布局：三軸聯動天軌式倒吊機器人 + L型兩軸變位機，360°無死角覆蓋登高車復雜車架結構

③高效低耗：采用低飛濺焊機 + 深熔工藝，配合外置水冷防碰撞焊槍，顯著減少飛濺、提升熔深效率

④可靠工裝：機械手動夾具快速鎖緊工件，適配多規格車架，保障重復定位精度

⑤智能協同：通過控制柜統一調度機器人、變位機及行走軸，實現全流程自動化焊接
