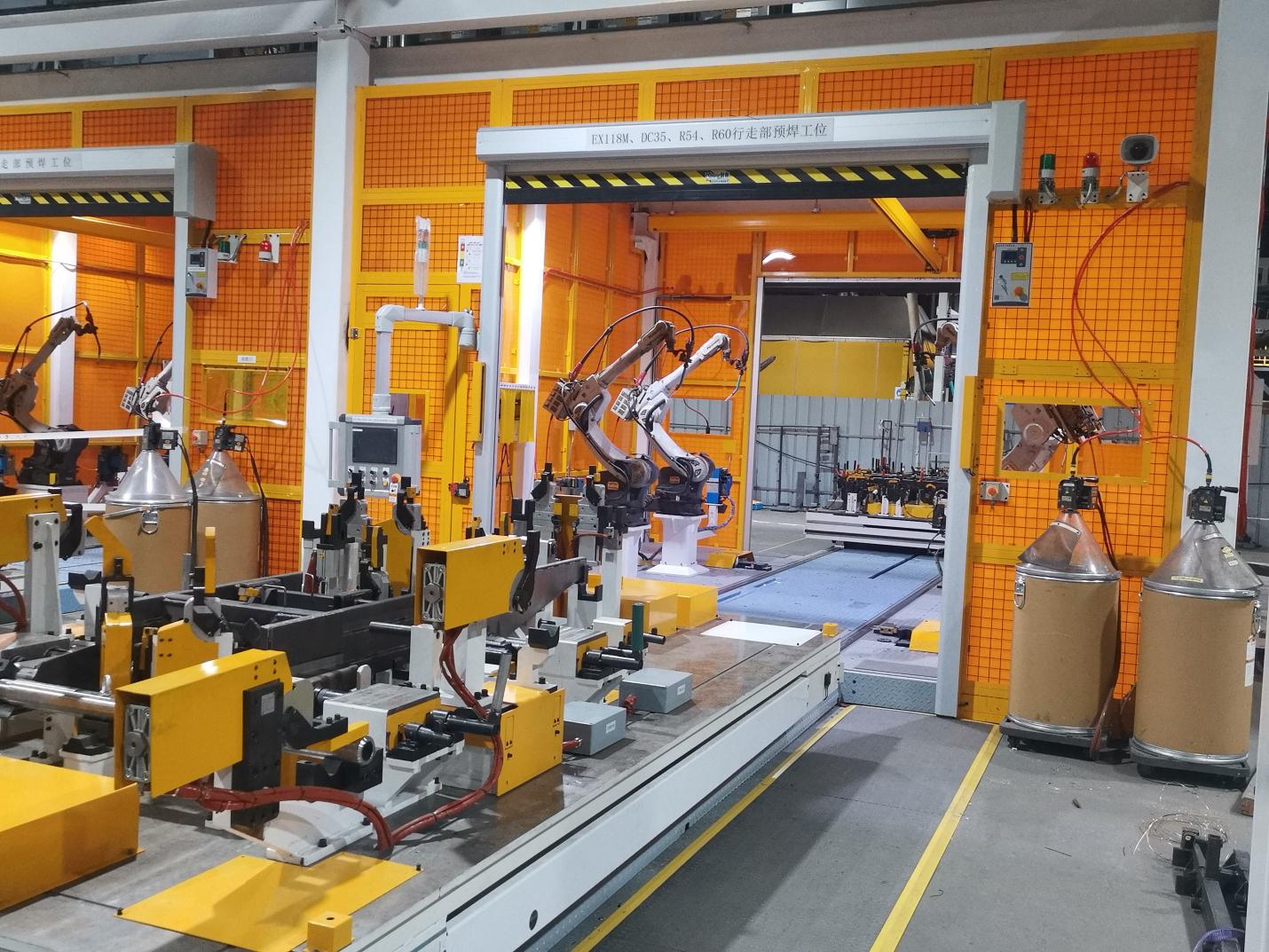

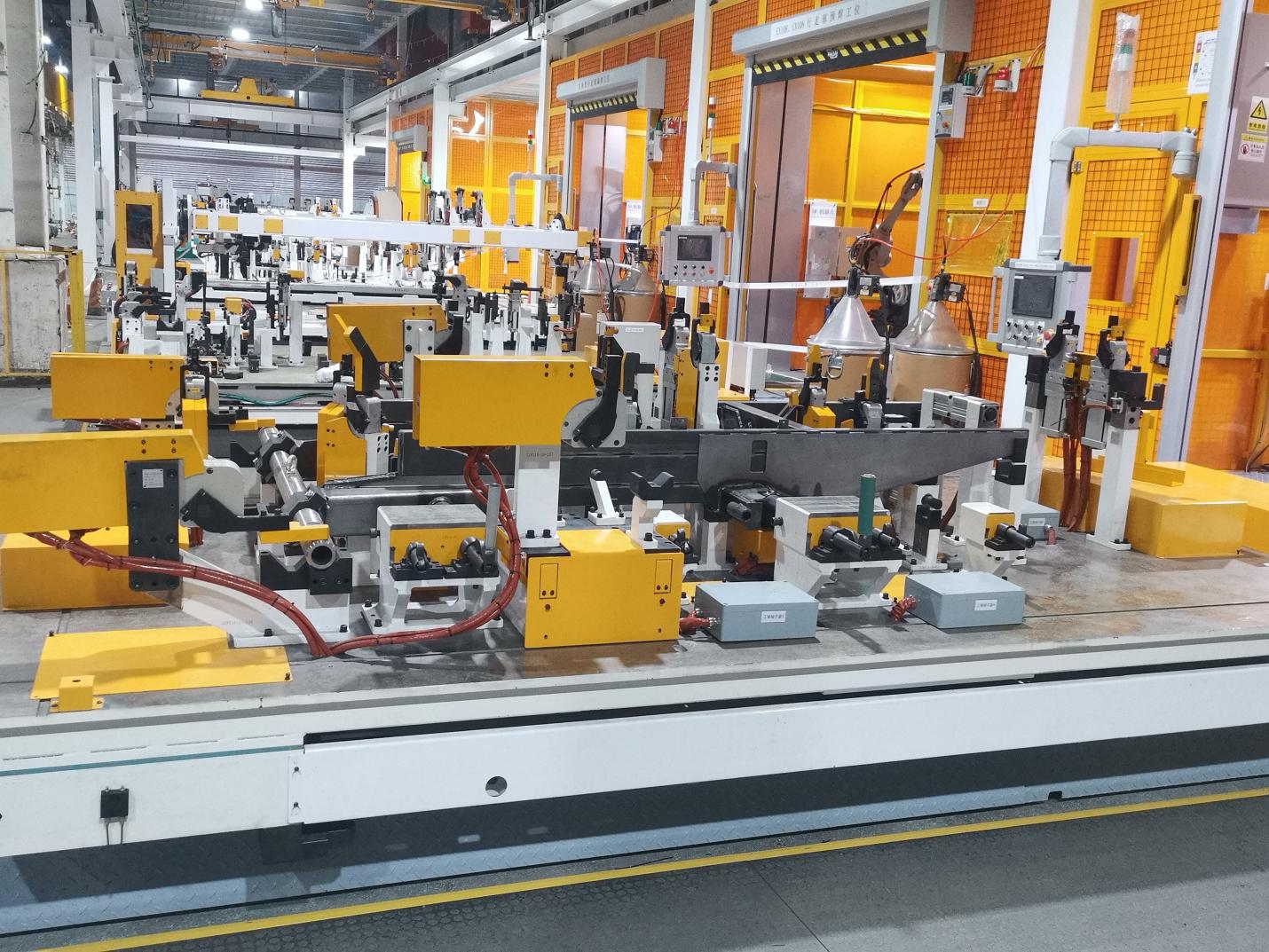

工作站布局:

本項目主要用于收割機底架焊接項目，人工吊裝上料，工裝自動壓緊，滑臺輸送方式，機器人自動焊接

技術亮點：

①將主機架分為四個組件分別焊接后再進行拼接，治具結構簡單，可兼用機型多，自動化率提高至85%-95%

②能滿足未來5年可能開發的最大機型尺寸，避免今后因產品尺寸變大問題造成設備反復改造

③將原有焊接工位串聯的流水線結構改造為獨立的并聯的結構，產能由58臺/日·班提升到65臺/日·班，設備生產能力提升、自動化焊接率提升、修補率降低、治具兼容性提高④作業人員減少2人，布局?jǐn)U展及機型生產能夠滿足未來其他機型生產需求

技術參數：

焊接機器人型號：松下TM1800

焊接夾具：氣動

適配工件尺寸：主機架尺寸3750mm*1940mm、4200mm*2200mm等多種規格
